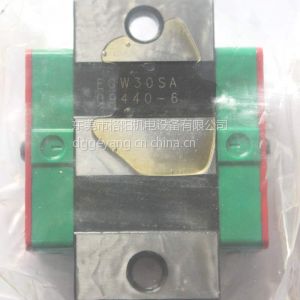

EGW15SA,EGW20SA,EGW25SA,EGW30SA，上下可锁式滑块，安装简便导轨
HG系列线性滑轨，为四列式单圆弧牙型接触线性滑轨，同时整合化结构设计之超重负荷精密线性滑轨，相较于其他线性滑轨提升了负荷和刚性能力；具备四方向等负载特色和自动调心能力，可吸收安装面的装配误差，得到高精度的诉求。高速度，高负荷，高刚性与高精度化概念已成为全世界工业产品发展的趋势，HIWIN四列式超重负荷线性滑轨，即为此理念开发产品。

一、上银直线导轨产品说明：
上银导轨广泛应用于电子，激光，雕刻，切割等行业，具有高精度，低噪音，抗腐蚀，耐生锈，高速度，低成本等特点，在直线传动领域备受青睐。具有高负荷，高扭矩功能。滑块除了端面防尘设计外，增加了加强片和储油块设计，使滑块寿命***，不容易破损。大型直线导轨采用进口轴承钢，滚珠采用O型排列，滚珠与轨道接触角为45°可以达到四方位等负荷的效果，提高了钢性和抗扭矩能力。每一个滑块都配备金属挂刷片设计，另外还有储油块设计，和加强密封滑块设计，使防尘能力大大加强，此类滑块更适合木工机械，雕刻机等污染比较严重的使用场合。
二、上银直线导轨HG系列特征：
hiwin直线导轨HG系列线性滑轨，为四列式单圆弧牙型接触线性滑轨，同时整合佳化结构设计之重负荷精密线性滑轨，相较于其它之线性滑轨提升了负荷与刚性能力；具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，HG系列线性滑轨，即为基于此理念开发之产品安昂kk模组。
求购上银导轨EGW25SA,

HG系列线性滑轨特点
（1）自动调心能力
来自圆弧沟槽的DF（45°-45°）组合，在安装的时候，皆由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而得到高精度稳定的平滑运动。
（2）具有互换性
由於对生产制造精度严格管控，线性滑轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部分系列精度具可互换性，客户可依需要订购滑轨或滑块，亦可分开储存滑轨及滑块，以减少储存空间。
（3）所有方向皆具高刚性
　　运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠连到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预计以提高刚性。
求购上银导轨EGW25SA,欢迎到安昂商城
三、上银直线导轨Q1系列特征：
（1）低噪音设计
利用同步联结器可使滚珠均匀等间隔的排列，滚珠与滚珠间的相互撞击金属声消失，尖锐的高频声音强度有效降低。总和的噪音强度与旧有系列比较在各个速度域有效降低约7.7分贝。
（2）自润设计无须添油
***的同步联结器在中间的间隔部设计有储油的空间，可供给钢珠在运行时润滑之需要，且在经过方向回转部时，能够将润滑油均匀的补充于储油空间内，继续均匀润滑钢珠，所以补充润滑油的频率可***减少。经过测试，在出厂前添加高性能的锂皂基油脂，在0.2倍的动额定负荷下，可持续使用超过2500公里而不产 生疲劳破坏。所以在出厂时即添加高性能的润滑油脂，在一般正常使用下无需进行维护，即可确保其寿命年限。
（3）提升运动平顺度
传统不具同步联结器之线性滑轨，开始运行时，负荷侧的钢珠会先运动，再推挤方向回转部与无负荷侧内的钢珠，造成连锁的来回碰撞，使得摩擦阻力变动起伏剧烈。而采用SynchMotion TM技术的Q1 Type线性滑轨由于具有同步联结器，将同一循环内的所有钢珠串联在一起，所以当滑块开始运动时，所有钢珠几乎同时启动，且钢珠间并无来回的碰撞，在保持一定的运动惯性下，摩擦阻力的变动幅度能***减少。
（4）高速设计
同步联结器的间隔部设计可使滚珠与滚珠之间的相互摩擦消失，且HIWIN之***设计使得滚珠与同步联结器之间为环形线接触，可减少两者间的接触面积，进而有效降低摩擦阻力，使得SynchMotion TM静音式线性滑轨具有***的高速性能。
上银直线导轨Q1系列应用：适用于高速、静音与低发尘需求的电子产业上银模组

HIWIN直线导轨选用准则：

　　1.使用条件设定　　○ 应用之设备 ○ 行程
　　○ 内空进之限制 ○ 运行速度、加速度
　　○ 精度之要求 ○ 使用频率
　　○ 刚性之要求 ○ 使用环境
　　○ 负荷方式 ○ 要求寿命年限　　2.台湾上银直线导轨各系列的应用　　○ HG系列：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。
　　○ EG系列：产业自动化机器、半导体机械、雷射雕刻机、包装机器。
　　○ MGN/MGW系列：印表机、机器手臂、电子仪器设备、半导体设备。　　3.选用精度等级　　○ C,H,P,SP,UP等级视设备精度要求而定　　4.假定滑块尺寸及数目　　○ 依经验选用
　　○ 负荷状态
　　○ 若与滚珠螺杆配合使用，则使用之直线导轨规格与螺杆外径相似，如螺杆外径为35mm则选用HG35规格　　5.计算滑块负荷　　○ 参照负荷计算例计算单个滑块等效负荷
　　○ 确认选用之直线导轨静安全系数应超过静安全系数使用表所列之值格阳机电设备上银MGN12C ，应用广泛，价格便宜，发货快、售后有保障，技术支持、诚信诚心。电    话：0769-89974151、0769-89919406移动电话：18826810181联 系 人：龙先生传      真：86 0769-23034321地      址：中国 广东 东莞市 东莞市莞城区可园南路5号联讯大厦508邮      编：523000
