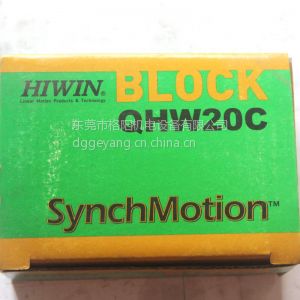

上银静音直线导轨QHW20CC

东莞市格阳机电设备有限公司

(1) 低噪音设计利用同步联结器可使滚珠均匀等间隔的排列，滚珠与滚珠间的相互撞击金属声消失，尖锐的高频声音强度有效降低。总和的噪音强度与旧有系列比较在各个速度域有效降低约5分贝。

(2) 自润设计无须添油***的同步联结器在中间的间隔部设计有储油的空间，可供给钢珠在运行时润滑之需要，且在经过方向回转部时，能够将润滑油均匀的补充于储油空间内，继续均匀润滑钢珠，所以补充润滑油的频率可***减少。经过测试，在出厂前添加高性能的锂皂基油脂，在0.2倍的动额定负荷下，可持续使用超过4000公里而不产生疲劳破坏。所以在出厂时即添加高性能的润滑油脂，在一般正常使用下无需进行维护，即可确保其寿命年限。

(3) 提升运动平顺度传统不具同步联结器之直线导轨，开始运行时，负荷侧的钢珠会先运动，再推挤方向回转部与无负荷侧内的钢珠，造成连锁的来回碰撞，使得摩擦阻力变动起伏剧烈。而采用SynchMotion TM技术的QH系列线性导轨由于具有同步联结器，将同一循环内的所有钢珠串联在一起，所以当滑块开始运动时，所有钢珠几乎同时启动，且钢珠间并无来回的碰撞，在保持一定的运动惯性下，摩擦阻力的变动幅度能***减少。

(4) 高速设计同步联结器的间隔部设计可使滚珠与滚珠之间的相互摩擦消失，且HIWIN之***设计使得滚珠与同步联结器之间为环形线接触，可减少两者间的接触面积，进而有效降低摩擦阻力，使得SynchMotion TM静音式直线导轨具有***的高速性能。

QH系列：静音式线性滑轨型号：
QHH15CA QHH20CA QHH25CA QHH30CA QHH35CA
QHH45CA QHH20HA QHH25HA QHH30HA QHH35HA
QHH45HA QHW15CA QHW20CA QHW30CA QHW35CA
QHW45CA QHW20HA QHW25HA QHW30HA QHW35HA
QHW45HA
EG系列线性滑轨型号：
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA

HIWIN微型导轨滑块型号
MGN7C MGN9C MGN12C MGN15C MGN7H MGN9H MGN12H MGN15H
MGW7C MGW9C MGW12C MGW15C MGW7H MGW9H MGW12H MGW15H

以上为HIWIN导轨常用型号,特別適合小型化設備使用。滑塊、滑軌材質提供不銹鋼及合金鋼兩種。不銹鋼材質之線性滑軌， 直線導軌MGN體積小、輕量化。包括滑塊、滑軌及其它金屬配件如鋼珠、堅持器等，皆使用不銹鋼材質，具備防銹的特性。采用哥德型四點接觸設計，可接受各方向負荷，具備剛性強，精度高等特性。有鋼珠堅持器設計，精度允許下具備互換性。

可單軸使用。哥德型四點接觸設計， MGW﹝寬幅﹞ 加寬滑軌之設計大幅提升力矩負荷能力。可接受各種方向之負荷并具有高剛性之特點。滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。滑軌、滑塊及所有金屬配件均采用不銹鋼材質，具抗腐蝕之特性。
