一,  HIWIN直线导轨的应用基本介绍

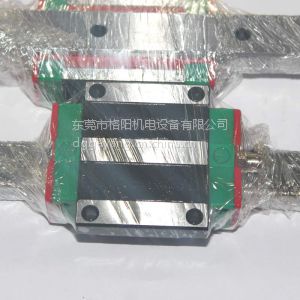

首先我们来了解一下该机型的导轨：HGW20cA7R12000ZBPIV(图1)，它是一款HG系列的产品，主要特点：四列式单圆弧牙型接触，同时整合***化结构设计之重负荷，相比较与其它导轨提升了负荷与刚性的能力；具备了四方向等负载特色，及自动调心的功能，可吸收安装面的装配误差，得到高精度的需求。高速度，高负荷，高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，HG系列的直线导轨，即是基于此理念开发的产品。
该规格滑块型式为法兰型，滑块大小为65mm，承载形式超重负荷，滑块的固定方式为上锁式，已是所有产品中最常用的一种锁紧固定方式；每根导轨全长12000mm由7个滑块组成（一般由4个组成）固定方式为上锁式，已是常用的锁紧固定方式；选用了ZB中预压（预压力0.10C-0.12C），和P级精密级的精度（0.027）。相关知识的详细介绍可参考HIWIN提供的

二, HIWIN直线导轨安装前的准备工作
1,  机台水平的校正。
要求：用两个等高量块和一大理石量尺放在安装基面上,放上精密的水平仪调试底座水平，要求是底座中凸(2~3格)。
2,  导轨安装基面粗糙度,平面度,直线度以及外观的检查。
要求：当水平调试好以后,必须用激光干涉仪测量出主导轨安装基面(我们通常以靠近右侧立柱的一条导轨面为主导轨)的平面度允许每10m中凸0.05mm，全行程直线度允许中凸0.03mm。粗糙度要求1.6，外观无铸造缺陷。
3， 导轨安装基面与导轨侧基准安装面的倒角处理。
要求：倒角半径小于或等于3.5mm，若发现倒角过大或凸出，应及时采用油石和锉刀处理，否则会造成导轨精度的安裝不良或者会干涉滑块。
4,  导轨安装基面锁紧螺纹孔的加工。
要求：确认安装螺孔的位置是否正确，各相连螺孔的中心距120mm大于0.1mm或小于0.1mm；为***高精度的螺孔加工，要求选用数控设备定位加工。
5，开箱后导轨的检查。
要求：检查导轨是否有合格证，有否碰伤或锈蚀，将防锈油清洗干净，清除装配表面的毛刺、撞击突起物及污物等。

上银直线导轨HGW20CA针对不同应用领域的机床特点，开发研制了多种直线导轨新品。不断推动机床产业向高速化、高精度化、环保省能源化发展，现已成为市场上代表性的产品。为了更好的实现HIWIN直线导轨低摩擦、高定位精度、稳定的精度保持性等优点，在产品应用中认真仔细的做好导轨安装和定期维护是非常必要的。

高组装法兰型上下锁式：HGW15CC　HGW20CC　HGW20HC　HGW25CC　HGW25HC　HGW30CC　HGW30HC　HGW35CC　HGW35HC　HGW45CC　HGW45HC　HGW55CC　HGW55HC　HGW65CC　HGW65HC　
HG系列分為非互换性及互换性型两种线性滑轨，两者规格尺寸相同，主要差异点在於互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无 HIWIN在製造上有良好的尺寸
控制及严格的品质要求，互换性型之组合精度目前已达到一定的水準，对不需配对安装线性滑轨的客户而言，是一项狠好的选择。线性滑轨的產品规格型号主要标明线性滑轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对產品的确认。
